| Название |
Производитель |
Тип стекла |
Штенгель |
"Рубашка" электрода |
Керамическое кольцо ("воротник") |
Слюдяная центровочная шайба |
Номинал |
| "TRIPLUX" |
"TECNOLUX" Италия |
без свинца |
длинный |
длинная, короткая |
есть (кроме 10/25) |
есть |
10/25, 12/40, 15/60, 18/90 |
| "EUROLITE" |
"Neon Products" Германия |
без свинца |
короткий |
короткая |
есть |
нет |
10/25, 12/50, 15/80, 18/90 |
| "EURO-BRITE" |
со свинцом |
| "NeonPro" |
"Power Link" Гонконг |
со свинцом |
короткий |
короткая |
есть |
есть |
10/25, 12/40, 15/45, 18/90 |
|
|
Электроды "TRIPLUX" ("TECNOLUX", Италия) |
|
- Описание
- Тщательный контроль качества на всех этапах производства обеспечивает исключительную надежность электродов TRIPLUX.
- Стекло, из которого изготовлены электроды TRIPLUX, не содержит свинца, что отвечает требованиям безопасности при работе стеклодувов, а также требованиям экологической безопасности.
- Катод электрода изготавливается из специальной шведской стали с низким содержанием серы и фосфора. Сверху катод покрыт чистым никелем и прокален в вакууме во избежание загрязнений.
- Тройная карбонатная активация катода обеспечивает длительное сохранение эмиссионных свойств электрода. Активизируемое вещество - смесь карбонатов Ba, Sr и K с высокой степенью химической чистоты, создает при нагревании на поверхности катода активный оксидный слой, определяющий долговечность электрода.
- Электроды TRIPLUX имеют одинаковый для всех моделей длинный штенгель (длина - 110 мм). Длина штенгеля позволяет, при необходимости, производить повторную отпайку/припайку электрода, а также делать "ловушку" для ртути. Длинный штенгель облегчает присоединение неоновой детали к вакуумному посту.
- Зауженная центральная магистраль "рубашки" электрода, по сравнению с центральной магистралью штенгеля, позволяет управлять глубиной вакуума, а также исключает "тепловой удар" и "удар вакуума" при бомбардинге.
- Керамическое кольцо внутри электрода позволяет сфокусировать разряд заряженных частиц, предотвращает пробой разряда с металлической части электрода через стекло, а также смягчает "тепловой удар" при перепаде температур.
- Слюдяная центровочная шайба предотвращает контакт металлических и керамических частей электрода со стеклом во время бомбардинга или транспортировки.
- Длинная "рубашка" ("юбка") у электродов OL и CL особенно удобна при необходимости прохода электрода через металл и при "прямом" (под углом 180° и 90°) присоединении электрода к неоновой трубке.
- Электроды поставляются в картонных коробках, имеющих плотное "гнездо" для каждого электрода. Упаковка изготовлена из поглощающего влагу материала, не позволяющего проникать мелким частицам, которые могли бы загрязнять электроды. Благодаря этому возможно длительное хранение электродов (не менее 10 лет).
- Модели электродов TRIPLUX*:
- пара электродов: OL (без штенгеля) и OLT (со штенгелем) - электроды с длинной "рубашкой" и выполненной из слюды оболочкой катода;
-
- пара электродов: СL (без штенгеля) и СLT (со штенгелем) - электроды с длинной "рубашкой", керамическим кольцом и слюдяной центровочной шайбой;
-
- пара электродов: CS (без штенгеля) и CST (со штенгелем) - электроды с короткой "рубашкой", керамическим кольцом и слюдяной центровочной шайбой.
-
* "Т" - электрод со штенгелем,
"С" - с керамическим кольцом,
"О" - с оболочкой катода из слюды,
"L" - с длинной "рубашкой",
"S" - с короткой "рубашкой".
-
Тип
электрода |
Рабочий ток,
мА |
Размеры электрода, мм |
| Стекло |
Катод |
| A |
D |
a1 |
d1 |
| 10/25 |
OL |
25 |
55,0 |
10,0 |
22,0 |
6,3 |
| OLT |
55,0 |
| 12/40 |
CS |
40 |
64,0 |
12,5 |
31,0 |
7,9 |
| CST |
64,0 |
| 15/60 |
CL |
60 |
85,0 |
15,5 |
33,5 |
9,7 |
| CS |
70,0 |
| CLT |
85,0 |
| CST |
70,0 |
| 18/90 |
CL |
75 |
85,0 |
18,5 |
27,5 |
12,6 |
| CS |
62,0 |
| CLT |
85,0 |
| CST |
62,0 |
- Упаковка: в коробке - 100 шт.
- Инструкция по работе с электродами
- Начальное давление при бомбардинге: после создания вакуума в трубке без тока до 0,1 мбар, впустить 2-4 мбар (с учетом диаметра) сухого воздуха и начать бомбардинг. Минимальное давление при бомбардинге - 1 мбар. Конечная температура трубки должна быть не ниже 220°С. Цвет цилиндра должен быть красный по всей поверхности.
-
| Тип |
Мощность, mA |
| Начальная |
Максимальная |
| 10/25 |
150 |
300 |
| 12/25 |
150 |
300 |
| 12/40 |
200 |
400 |
| 15/40 |
200 |
400 |
| 15/60 |
250 |
500 |
| 18/75 |
250 |
600 |
| 18/90 |
300 |
700 |
| 18/120 |
350 |
800 |
| 18/150 |
400 |
900 |
|
|
Электроды "EUROLITE" и "EURO-BRITE" ("Neon Products", Германия) |
 |
- Описание
 Электроды EURO-BRITE производятся из стекла, содержащего свинец. Стекло, из которого изготовлены электроды EUROLITE, не содержит свинца, что отвечает требованиям безопасности при работе стеклодувов, а также требованиям экологической безопасности. - Высокое качество электродов достигается благодаря современному оборудованию и постоянному контролю соответствия качества продукции международному сертификату (ISO 9001). Электроды выпускаются в соответствии с нормами EN 50 107.
- Карбонатная активация катода обеспечивает длительное сохранение эмиссионных свойств электрода и долгий срок его службы.
- Катод электрода изготавливается из высококачественной стали и покрывается никелем. Все сырье для изготовления электродов подвергается тщательной очистке.
- Керамическое кольцо внутри электрода позволяет сфокусировать разряд заряженных частиц, предотвращает пробой разряда с металлической части электрода через стекло, а также смягчает "тепловой удар" при перепаде температур.
- Прогревание электрода происходит более равномерно из-за большого диаметра канала прохода из штенгеля в электрод. Это также позволяет быстрее производить откачку, что приводит к более быстрому уходу загрязнений.
- Все электроды имеют короткий штенгель (длина - 42 мм).
-
| Тип электрода |
Рабочий ток,
мА |
Размеры электрода, мм |
| Стекло |
Катод |
| A |
D |
a1 |
d1 |
| 10/25 |
EL 025 RB 055 |
25 |
55,0 |
10,0 |
19,5 |
6,0 |
| EL 025 RPB 055 |
| 12/50 |
EL 050 RB 060 |
50 |
60,0 |
12,6 |
28,5 |
7,9 |
| EL 050 RPB 060 |
| 15/80 |
EL 080 RB 065 |
60 |
65,0 |
16,4 |
32,5 |
9,7 |
| EL 080 RPB 065 |
| 18/90 |
EL 090 RB 065 |
75 |
65,0 |
18,0 |
28,5 |
12,65 |
| EL 090 RPB 065 |
- Упаковка: в коробке - 100 шт.
- Параметры прогрева электродов
-
| Тип |
Номинальный ток, mA |
Начальный ток, mA |
Максимальный ток, mA |
| EL 025 |
25 |
75 |
250 |
| EL 045 |
45 |
135 |
450 |
| EL 050 |
50 |
150 |
500 |
| EL 075 |
75 |
225 |
750 |
| EL 080 |
80 |
240 |
800 |
| EL 090 |
90 |
270 |
900 |
| EL 120 |
120 |
200 |
1200 |
| EL 150 |
150 |
450 |
1500 |
| EL 250 |
250 |
750 |
2500 |
- Рабочая сила тока = от 30% - до 60% от номинального тока
|
|
Электроды "NeonPro" ("Power Link", Гонконг) |
 |
- Описание
 Электроды NeonPro изготовлены из стекла, содержащего свинец. - На катоды сверху нанесен никелевый сплав, для равномерного и более прочного покрытия. Контактная группа выполнена из цельного никелевого антикоррозийного сплава.
- Стенки катода утолщены, что способствует более равномерному нагреву, исключая перегрев в отдельных точках.
- Эмиссионное покрытие на поверхности катода обеспечивает длительный срок службы электрода.
- Зауженная центральная магистраль "рубашки" электрода, по сравнению с центральной магистралью штенгеля, позволяет управлять глубиной вакуума, а также исключает "тепловой удар" и "удар вакуума" при бомбардинге.
- Керамическое кольцо внутри электрода фокусирует разряд заряженных частиц, предотвращая пробой разряда с металлической части электрода через стекло, а также смягчает "тепловой удар" при перепаде температур.
- Слюдяная центровочная шайба предотвращает контакт металлических и керамических частей электрода со стеклом во время бомбардинга или транспортировки.
- Все электроды NeonPro имеют короткий штенгель (длина - 38 мм).
-

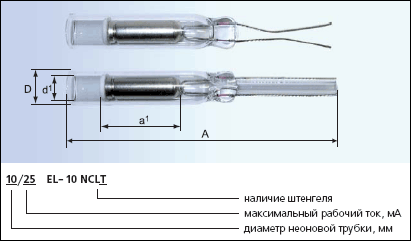

| Тип электрода |
Рабочий ток,
мА |
Размеры электрода, мм |
| Стекло |
Катод |
| A |
D |
a1 |
d1 |
| 10/25 |
EL-10 NCL |
20 |
45,0 |
10,0 |
18,0 |
6,0 |
| EL-10 NCLT |
| 12/40 |
EL-12 NCL |
30 |
63,0 |
13,0 |
27,0 |
8,2 |
| EL-12 NCLT |
| 15/45 |
EL-15 NCL |
40 |
66,0 |
15,0 |
27,0 |
9,5 |
| EL-15 NCLT |
| 18/90 |
EL-18 NCL |
75 |
70,0 |
18,0 |
35,0 |
12,0 |
| EL-18 NCLT |
- Упаковка: в коробке - 100 шт.
|
|
|
